Il est des défaites qui obligent à réinventer la règle du jeu. Privée des machines de gravure les plus avancées, la Chine ne pouvait plus espérer gagner la course au nanomètre. Alors elle a cessé de courir. En mai 2026, Huawei a présenté une autre façon de compter les points. Cette approche porte un nom : la Tau Scaling Law. Derrière ce terme se cache un pari technologique et un message politique. Nous allons le décortiquer ensemble. Non pour trancher qui a raison, mais pour comprendre comment une contrainte peut devenir un moteur d’innovation. Car cette histoire dépasse largement les semi-conducteurs. Elle raconte notre époque.
L’essentiel — Face aux restrictions sur les machines EUV d’ASML, Huawei et SMIC renoncent à la miniaturisation classique. La Tau Scaling Law privilégie la vitesse du signal plutôt que la finesse de gravure. Sa mise en œuvre, le Logic Folding, empile les circuits à la verticale avec des points de contact espacés de 1,5 micron. Objectif affiché : atteindre une densité équivalente au 1,4 nm avec des procédés 7 nm maîtrisés localement.
La Tau Scaling Law est un cadre théorique proposé par Huawei en 2026. Il déplace l’objectif de la conception des puces : optimiser le temps de propagation du signal plutôt que la taille des transistors. Sa traduction physique, le Logic Folding, empile les circuits en trois dimensions.
Sommaire
– [Le verrou de l’EUV et la course au nanomètre](#le-verrou-de-l-euv-et-la-course-au-nanometre) – [La Tau Scaling Law : changer le tableau des scores](#la-tau-scaling-law-changer-le-tableau-des-scores) – [Le Logic Folding : plier plutôt que rétrécir](#le-logic-folding-plier-plutot-que-retrecir) – [Du 7 nm au 1,4 nm : l’arithmétique du contournement](#du-7-nm-au-1-4-nm-l-arithmetique-du-contournement) – [Force brute contre efficience : deux philosophies](#force-brute-contre-efficience-deux-philosophies) – [Les angles morts : chaleur, EDA et vérification](#les-angles-morts-chaleur-eda-et-verification) – [Huawei, SMIC et la souveraineté des semi-conducteurs](#huawei-smic-et-la-souverainete-des-semi-conducteurs) – [Conclusion](#conclusion)
Commençons par le nœud du problème. Pour graver les puces les plus fines, il faut une machine rare. Elle s’appelle EUV, pour lithographie à ultraviolets extrêmes. Un seul fabricant au monde la produit : le néerlandais ASML. Et cette machine n’est jamais entrée en Chine.
Depuis 2019, Washington œuvre pour l’en empêcher. Les restrictions se sont ensuite étendues aux systèmes DUV avancés, aux licences, aux pièces détachées. Le verrou s’est refermé, méthodiquement. Sans EUV, graver un transistor de quelques nanomètres relève de l’exploit coûteux.
Alors les Chinois ont ruse. SMIC, le principal fondeur du pays, réutilise d’anciennes machines DUV à immersion. La technique se nomme multipatterning : on repasse plusieurs fois sur la même plaque pour affiner le motif. C’est ingénieux. Mais c’est lent, cher, et le rendement plafonne. Là où TSMC dépasse 80 % de puces exploitables, SMIC oscillerait autour de 20 à 40 % sur les nœuds équivalents.
Ajoutons une donnée politique récente. En 2026, Washington a durci encore le ton. Une proposition de loi, baptisée MATCH Act, vise désormais les outils DUV eux-mêmes. Le but est clair : empêcher SMIC d’acheter les machines nécessaires aux nœuds avancés. La part de la Chine dans les ventes d’ASML devrait tomber autour de 20 % cette année. L’étau se resserre d’un cran.
Voilà le mur. Chaque nanomètre gagné se paie en yields effondrés et en factures démesurées. Continuer sur cette voie, c’était accepter de perdre une course dont l’arbitre siège à Washington. Huawei a fait un autre choix. Plutôt que de forcer la serrure, l’entreprise a décidé de changer de porte.
Le 25 mai 2026, à la conférence IEEE ISCAS de Shanghai, He Tingbo a pris la parole. La dirigeante des semi-conducteurs de Huawei, surnommée la « reine des puces », y a dévoilé un nouveau cadre. Son nom emprunte à la physique des circuits : la Tau Scaling Law, ou loi d’échelle temporelle.
Pendant soixante ans, l’industrie a suivi une seule boussole. La loi de Moore commandait de rétrécir sans cesse les transistors. Plus petit, donc plus dense, donc plus rapide. Cette géométrie a atteint ses limites physiques. Huawei propose de changer d’unité de mesure. Non plus l’espace, mais le temps.
Le raisonnement séduit par sa clarté. Ce qui compte pour l’utilisateur final, ce n’est pas la taille d’un transistor. C’est la vitesse à laquelle le signal traverse la puce. Alors optimisons directement cette vitesse. À tous les étages, du chemin logique élémentaire jusqu’au centre de données entier.
Le geste est autant intellectuel que stratégique. En redéfinissant l’objectif, Huawei déplace le terrain de la compétition. Sur la finesse de gravure, la Chine perdait d’avance. Sur le temps de propagation, le classement se rebat. C’est une manœuvre d’une élégance redoutable. On ne conteste pas le score. On réécrit les règles qui le calculent.
Un mot sur cette fameuse lettre grecque. Tau, dans un circuit, désigne une constante de temps. Elle mesure la vitesse à laquelle un signal bascule d’un état à l’autre. Deux ennemis le ralentissent : la résistance et la capacité des fils. On parle de délai RC.
Retenons une formule simple. Le délai croît avec la longueur du chemin que le signal doit parcourir. Plus le fil est long, plus le sablier s’écoule lentement. Or, dans une puce plate, certains fils s’étirent sur des centaines de microns. Autant de temps perdu. La Tau Scaling Law s’attaque frontalement à ce gaspillage.

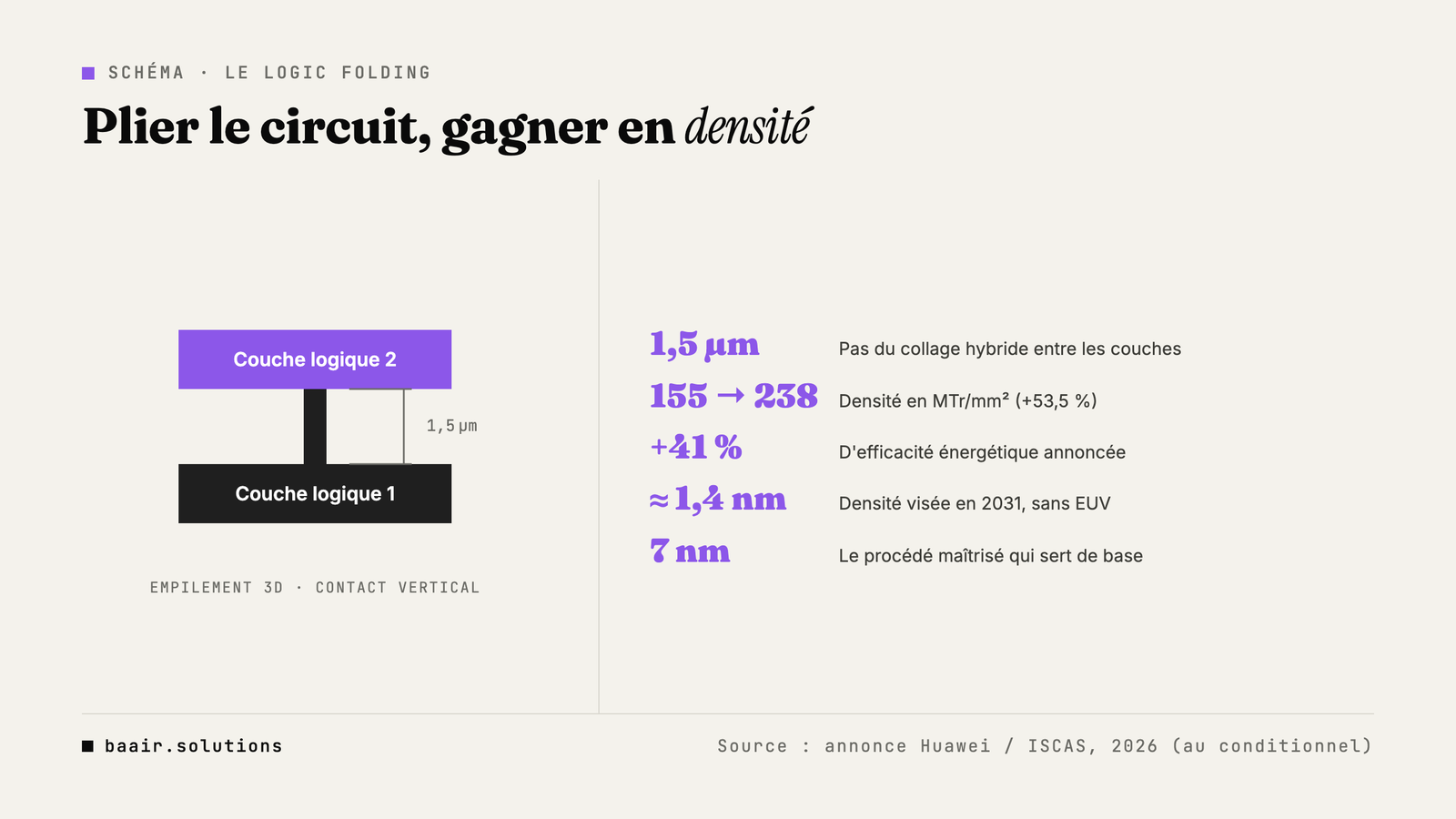

Une loi théorique ne vaut que par sa mise en œuvre. Celle de la Tau Scaling Law porte un nom imagé : le Logic Folding, littéralement le « pliage logique ». L’idée tient dans un geste. Là où l’industrie aplatit les circuits sur une seule couche, Huawei les plie à la verticale.
Comprenons bien la différence. L’empilement 3D classique existe déjà. Il consiste à coller des puces préfabriquées les unes sur les autres. Le Logic Folding va plus loin. Il repense le plan interne d’une puce unique, dès sa conception. Les portes logiques d’un même chemin critique se répartissent entre l’étage du bas et l’étage du haut. On ne juxtapose pas des étages finis. On déplie un circuit sur plusieurs niveaux.
L’effet recherché est direct. Un signal qui devait autrefois traverser toute une plaque emprunte désormais un raccourci vertical. Le chemin passe de centaines de microns à quelques dizaines. Le délai RC s’effondre. Et avec lui, la lenteur que la finesse de gravure était censée corriger.
Huawei avance des chiffres précis. La densité de transistors bondirait de 155 à 238 millions par millimètre carré. Soit une hausse de 53,5 %, obtenue à procédé de gravure inchangé. L’efficacité énergétique gagnerait 41 %, la fréquence 13 %. Des gains qui exigeraient normalement trois ans et deux générations de nœuds. Le pliage promet de les décrocher d’un coup.
Tout repose sur un détail vertigineux. Pour relier les deux étages, il faut des points de contact minuscules. Huawei annonce un pas de 1,5 micron entre eux, grâce à une technique de collage dit hybride. À cette échelle, les signaux traversent la plaque presque sans détour.
La prouesse est réelle, mais fragile. L’alignement doit être parfait, à moins de 0,5 micron près. Le diamètre des connexions verticales descend sous les 1,5 micron. La moindre erreur ruine le rendement. Cette couture invisible est le cœur battant du dispositif, et son point de vulnérabilité.
Vient maintenant la promesse la plus spectaculaire. D’ici 2031, Huawei affirme pouvoir concevoir des puces dont la densité égalera celle des procédés 1,4 nm. Précisons aussitôt, car la nuance est capitale. L’entreprise ne fabrique pas de transistors de 1,4 nanomètre. Elle atteindrait une densité équivalente.
La distinction change tout. Les puces reposent sur des nœuds légaux, maîtrisés localement. Le Kirin 9030 Pro s’appuyait déjà sur le procédé N+3 de SMIC, une gravure de classe 7 nm. L’astuce consiste à empiler plusieurs couches de ce silicium 7 nm. En les densifiant ainsi, le nombre de transistors au millimètre carré rejoint celui d’un vrai nœud 1,4 nm.
C’est une arithmétique du contournement. On ne bat pas ASML sur son terrain. On atteint une cible comparable par un autre chemin. La verticalité compense l’impossibilité d’aller plus fin à l’horizontale. Les premières puces à exploiter le Logic Folding sont attendues dès l’automne 2026, dans la gamme Kirin.
Le calendrier annoncé mérite qu’on le lise avec attention. Huawei parle d’une trajectoire, pas d’un produit fini. Chaque année devrait apporter une couche de plus, une intégration plus dense. Le chemin vers 2031 ressemble à une montée d’escalier. On empile, on affine, on recommence. Rien n’y est garanti d’avance. Mais la feuille de route existe, publiée et assumée. C’est déjà, en soi, une déclaration d’intention.
Restons lucides sur la portée. Une densité équivalente n’est pas une identité parfaite. Le comportement thermique, le coût réel, la vitesse effective peuvent différer d’un vrai 1,4 nm. Le magazine spécialisé Tom’s Hardware rappelle qu’il s’agit d’annonces, non de silicium vérifié par des tiers. La prudence reste de mise. Mais la trajectoire, elle, est parfaitement cohérente.

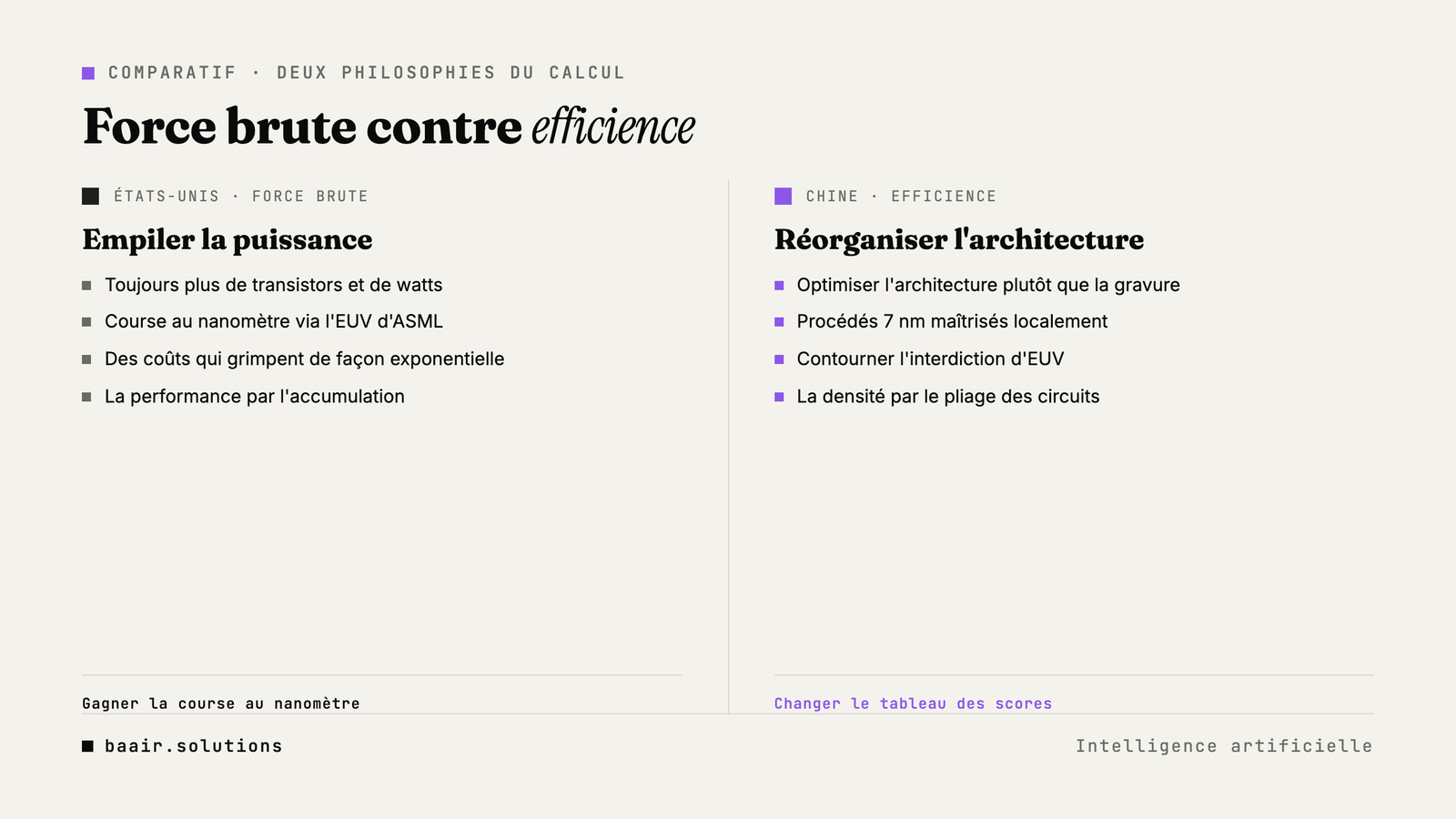

Élevons le regard. Derrière la technique se dessine un affrontement de doctrines. D’un côté, le modèle occidental. De l’autre, le pari chinois. Deux façons de concevoir le progrès du calcul.
Les États-Unis misent sur la puissance brute. Toujours plus de transistors, toujours plus de watts, toujours plus de plaques. Cette logique nourrit les projets pharaoniques dont nous avons déjà parlé, comme ces alliances à plusieurs centaines de mégawatts autour des GPU. Le calcul devient une ressource que l’on accumule, presque une matière première financière. Cette financiarisation du calcul GPU traduit une conviction : la victoire appartient à qui investit le plus.
La Chine, contrainte, adopte l’autre philosophie. Puisqu’elle ne peut empiler la force, elle cultive l’efficience. Faire mieux avec des moyens maîtrisés. Optimiser l’architecture plutôt que gonfler la facture. Là où l’Occident additionne, Pékin réorganise. C’est la différence entre construire plus haut et bâtir plus intelligemment.
Cette opposition n’est pas qu’une affaire d’ingénieurs. Elle engage des visions du monde. La force brute suppose un accès illimité aux ressources et à l’énergie. L’efficience architecturale suppose la résilience, la débrouillardise, l’autonomie. Deux paris sur l’avenir. Nul ne sait encore lequel l’emportera. Mais l’un est né de l’abondance, l’autre de la contrainte.
Un détail mérite qu’on s’y arrête. Le pari de l’efficience n’est pas propre à la Chine. Il ressurgit chaque fois qu’une ressource se raréfie. L’histoire de la technique regorge de ces bifurcations. Quand une voie se ferme, l’ingéniosité en ouvre une autre. La contrainte agit alors comme un filtre. Elle élimine la facilité et force l’élégance. Ce que Huawei nous montre, au fond, c’est une vieille loi de l’innovation. Les meilleures idées naissent rarement dans le confort.
Gardons-nous de tout enthousiasme naïf. La Tau Scaling Law brille sur le papier. Elle affronte pourtant des obstacles bien réels. Trois méritent notre attention.
Le premier est thermique. Plier les circuits, c’est concentrer les transistors actifs dans un volume réduit. La densité de chaleur pourrait bondir de cinq à dix fois. Or la chaleur est l’ennemi juré du silicium. Évacuer ces calories dans une structure empilée reste un défi non résolu. Un circuit trop chaud ralentit, vieillit, défaille.
Le deuxième est logiciel. Concevoir une puce exige des outils spécialisés, dits EDA. Les logiciels actuels raisonnent en deux dimensions. Ils peinent à modéliser un circuit plié en trois dimensions. L’industrie chinoise de l’EDA court encore après cette capacité. L’université de Pékin développe justement un outil dédié au Logic Folding. Sans lui, l’architecture reste bridée.
Le troisième est la vérification. À ce jour, ces performances relèvent d’annonces et de publications maison. Aucun tiers indépendant n’a mesuré le silicium en conditions réelles. Plusieurs analystes le soulignent sans détour. Huawei a d’abord réussi un coup de communication : orienter le débat mondial vers un terrain qui lui est favorable. La prouesse marketing précède peut-être la preuve industrielle.
Reconnaître ces angles morts n’affaiblit pas l’analyse. Cela la rend honnête. L’innovation de rupture avance toujours flanquée d’incertitudes. Le doute fait partie du récit autant que l’audace.
Élargissons une dernière fois la focale. Ce qui se joue ici dépasse une gamme de puces. C’est une bataille pour la souveraineté technologique. Un tandem la porte : Huawei conçoit, SMIC fabrique. Ensemble, ils incarnent la volonté d’un pays de ne plus dépendre des autres.
Le message politique perce sous la technique. Les sanctions américaines devaient freiner la Chine. Elles l’ont peut-être poussée à innover autrement. La contrainte a forcé la créativité. C’est le paradoxe des embargos : ils protègent un avantage tout en stimulant les alternatives. Le jour de l’annonce, l’action de SMIC bondissait de plus de 7 %. Les marchés ont compris le signal.
Cette dynamique résonne avec une fragilité que nous avons déjà explorée. Toute la chaîne mondiale des semi-conducteurs repose sur quelques maillons critiques, à commencer par Taïwan, ce talon d’Achille de l’IA mondiale. En cherchant son autonomie, la Chine tente précisément de se soustraire à cette dépendance. La souveraineté des semi-conducteurs devient un enjeu de sécurité nationale autant qu’industriel.
Pour les dirigeants européens, la leçon est limpide. La technologie n’est jamais neutre. Elle porte des rapports de force, des choix de société, des vulnérabilités. Comprendre la Tau Scaling Law, c’est saisir comment un empire répond à un blocus. Et c’est se demander où se situe, dans cette partie, notre propre autonomie. La résilience se conçoit avant la crise, pas pendant.
Nous voici au terme d’un récit qui tient en une image. Face à un mur infranchissable, la Chine a cessé de le fixer. Elle a construit une porte ailleurs. La Tau Scaling Law et le Logic Folding ne sont peut-être pas la révolution que Huawei proclame. Ils sont assurément une réponse cohérente à une contrainte brutale.
Restons mesurés. Les promesses de 2031 demandent à être vérifiées. La chaleur, les outils, le rendement restent des inconnues sérieuses. Mais la direction, elle, dessine déjà l’avenir. L’efficience architecturale s’impose comme une réponse crédible à la fuite en avant de la force brute. Deux mondes, deux paris, un même horizon.
Pour les organisations que nous accompagnons chez Baair, la morale dépasse le silicium. La contrainte n’est pas l’ennemie de l’innovation. Elle en est souvent la matrice. Repenser ses règles vaut parfois mieux que courir plus vite dans un jeu déjà perdu. C’est vrai pour les puces. C’est vrai pour l’IA. C’est vrai pour toute stratégie lucide.
La vraie question n’est plus de savoir qui grave le plus fin. Elle est de savoir qui pense le plus juste.
C’est un cadre théorique présenté par Huawei en mai 2026. Il propose d’optimiser le temps de propagation du signal dans une puce plutôt que la finesse de gravure des transistors. Cette loi d’échelle temporelle veut succéder à la loi de Moore, jugée arrivée au bout de sa logique géométrique.
Le Logic Folding plie un circuit unique sur plusieurs couches verticales, au lieu de l’aplatir. Les portes logiques d’un même chemin se répartissent entre deux étages, reliés par des points de contact espacés de 1,5 micron. Le signal emprunte un raccourci vertical, ce qui réduit fortement le délai RC.
Huawei ne fabrique pas de transistors de 1,4 nanomètre. L’entreprise vise une densité équivalente d’ici 2031, en empilant des couches de silicium gravé en 7 nm. Le nombre de transistors au millimètre carré rejoindrait celui d’un vrai nœud 1,4 nm, sans machine EUV. Cette équivalence reste à vérifier indépendamment.
Les machines EUV sont produites uniquement par le néerlandais ASML. Depuis 2019, les États-Unis ont obtenu qu’aucune ne soit exportée vers la Chine, puis étendu les restrictions aux systèmes DUV avancés. Sans EUV, graver des puces très fines devient techniquement possible mais extrêmement coûteux.
Trois obstacles majeurs subsistent. La densité de chaleur pourrait grimper de cinq à dix fois, un défi thermique sérieux. Les outils de conception EDA actuels peinent à modéliser des circuits en trois dimensions. Enfin, les performances annoncées n’ont pas encore été vérifiées par des tiers indépendants.
Elle rappelle que la technologie porte des rapports de force. En cherchant son autonomie, la Chine tente d’échapper à sa dépendance à la chaîne mondiale des semi-conducteurs. Pour l’Europe, l’enjeu est identique : penser sa souveraineté technologique avant la crise, et non pendant.
